Modifikation dnt WT 77

Frequenzbereichserweiterung ohne Hardwaremodifikation



Das WT 77 von DNT ist eines von mittlerweile vielen 'lizenzfreien' Funkgeräten im 440 MHz Bereich. Es umfasst den LPD-Bereich innerhalb des Amateurfunkbandes mit insgesamt 69 Kanälen, sowie den PMR-Bereich auf 446 MHZ mit 8 Kanälen. Es ist auch unter der Bezeichnung TELCOM TE-150 oder WT405 bekannt.

Die hier vorgestellte Modifikation stammt aus dem Internet. Ich habe sie lediglich nachvollzogen und bebildert. Quellen siehe unten.

dnt WT77

  Freqenzen WT 77

  • 69 Kanäle 433.075 - 434.775 MHz im 25 kHz-Raster, Output 10 mW
  • 8 Kanäle im PMR Band, Output 500 mW mit folgenden Frequenzen:

     Kanal   Frequenz (MHz)
    P1 446.00625
    P2 446.01875
    P3 446.03125
    P4 446.04375
    P5 446.05625
    P6 446.06875
    P7 446.08125
    P8 446.09375

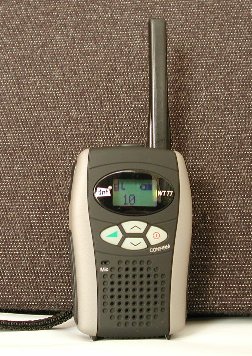

Bild 1: Das dnt WT77

Tatsächlich gibt es aber noch einen dritten Frequenzbereich. Es ist das sogenannte K-Band mit 4 Kanälen im Bereich 444 MHz.

 Kanal   Frequenz (MHz)
K1 444.600
K2 444.650
K3 444.800
K4 444.825

Sendebetrieb auf diesen Frequenzen ist in Deutschland nicht zugelassen (jedenfalls nicht für den Jedermannfunk). Um nun neben dem L-Band (LPD) und dem P-Band (PMR) auch das K-Band zu aktivieren, muss wie folgt vorgegangen werden.

Schritt 1: Gerät ausschalten

Schritt 2: Lautstärketaste Lautstärke und ChannelUp Channel Up gleichzeitig drücken und dabei das Gerät einschalten (also drei Tasten gleichzeitig drücken). Die drei Tasten solange gedrückt halten bis ein Piepton ertönt. Dann erscheint auf dem Display folgende Anzeige.

Konfigurationsmenü

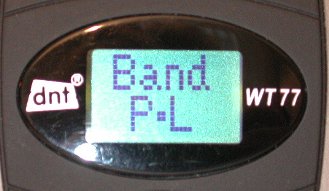

Bild 2: Konfigurationsmenü

Das bedeutet, dass dieses Gerät aktuell auf die beiden Bänder P und L eingestellt ist. Mit den Pfeiltasten können nun verschiedene Konfigurationen ausgewählt werden. Am besten ist sicherlich die Kombination P·K·L, denn dann sind alle drei Bänder verfügbar.

Konfigurationsmenü PKL

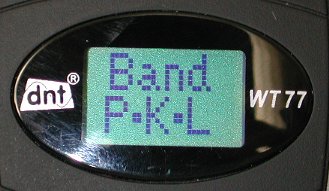

Bild 3: Alle drei Bänder verfügbar machen

Schritt 3: Nach Bestätigung mittels CONFIRM erscheint ein zweites Menü. Hier kann die Ausgangsleistung für das LPD-Band von 10mW auf 500 mW geändert werden. Ich rate davon ab, die Option HI zu wählen. Abgesehen davon, dass mehr als 10mW nicht erlaubt sind (auch für Funkamateure wenn sie ein LPD-Gerät benutzen und sich im Gespräch mit Nicht-Lizensierten befinden), ist nämlich der Stromverbrauch nicht unerheblich. Das Schöne am LPD-Band ist ja gerade, daß die Batterien so lange halten. Wer unbedingt 500mW braucht, sollte besser ins P-Band wechseln.

Leistungskonfiguration

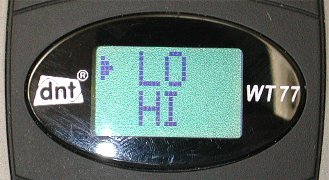

Bild 4: Leistungskonfiguration

Schritt 4: Nach erneuter Bestätigung ist die Konfiguration abgeschlossen. Jetzt steht im Bandwechselmenü zusätzlich das K-Band unter der Bezeichnung KDR zu Verfügung. Die 4 Kanäle sollen wohl in Skandinavien dem Jedermannfunk offenstehen (unbestätigte Angabe).

Auswahl KDR Band

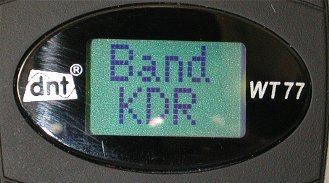

Bild 5: Das KDR Band (neu)



Quellen

Stefan Freinatis, DL6BZ, 2.08.2003
